제품 설명

반 유리 벽 설치 및 구조 강화 가이드 0

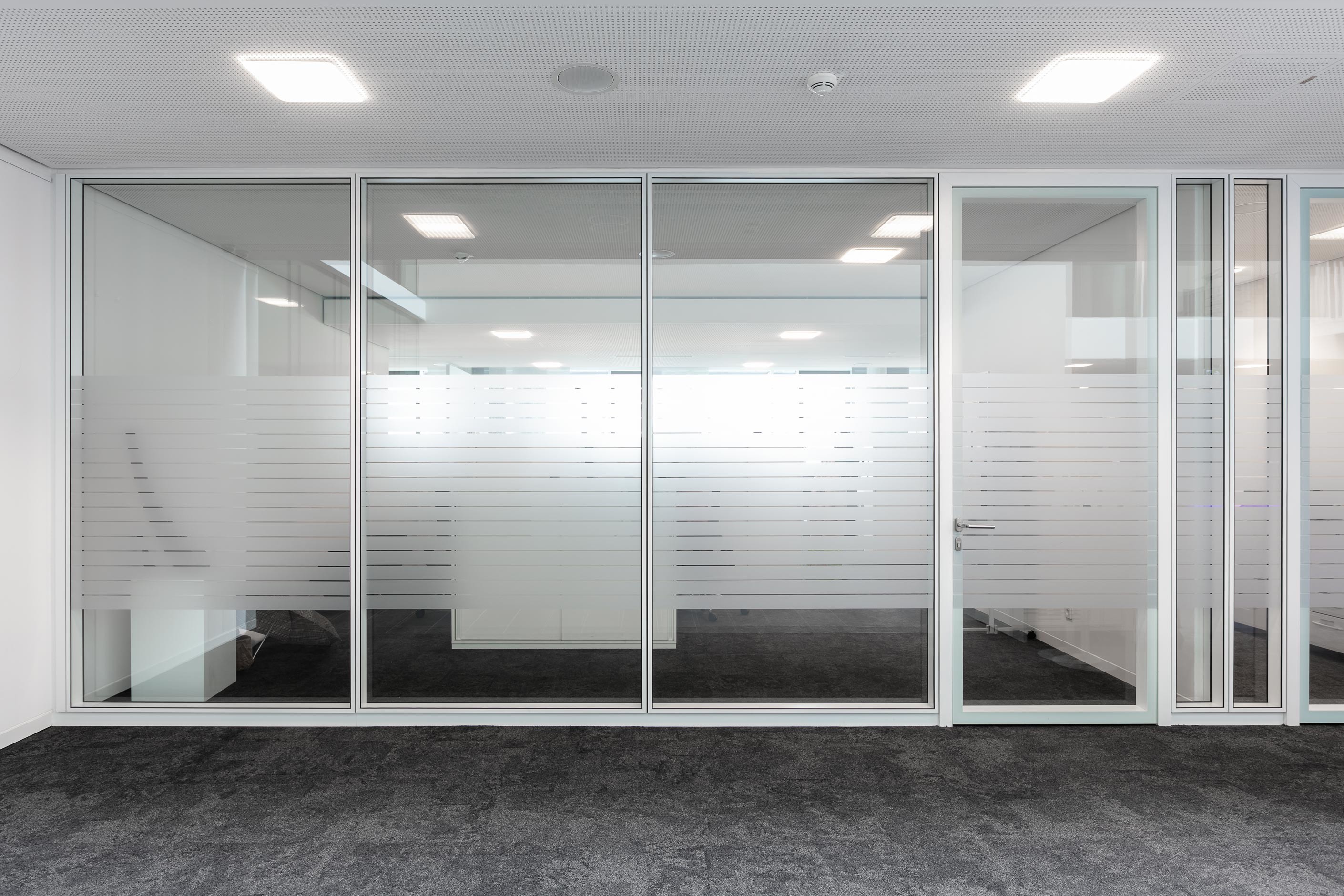

약한 천장, 높은 고도 또는 구조적 제한으로 인해 전체 높이 유리 파티션이 설치 될 수 없을 때 반 유리 파티션 벽 (일반적으로 ~ 2.2m 높이) 이 사용됩니다.위쪽이 지지력이 없기 때문에아래는 단단함과 안전을 보장하는 주요 해결책입니다.

1반 유리 벽벽의 구조적 문제

위쪽 지원이 없습니다.

부근 불안정성 → 흔들림 또는 균열 위험

유리 스트레스 농도 → 관절의 약점

해법: 단단 한 틀, 견고한 앵커, 그리고 교차 받침대 를 사용 하여 강화 하십시오.

반 유리 벽 설치 및 구조 강화 가이드 1

2주요 설치 요구 사항

A. 벽 상태	✔ 왼쪽/오른쪽 벽은 콘크리트 또는 부하를 지탱하는 벽돌 (그립벽 또는 약한 벽벽) 이어야 합니다.
	✔ 최소 앵커 깊이: 80~100mm 콘크리트 (강도를 위해 화학 앵커를 사용).
B. 안정성 을 위한 체계	프레임 유형 장점	알루미늄 프로파일 가볍고, 부식 저항 사무실, 현대적인 디자인
		강철 켈 초강도, 용접성 높은 교통 / 산업 지역
		하이브리드 (알루미늄 + 스틸) 강도와 미적 균형을 맞추고 고급 공간
C. 결정적 강화 방법	L형 코너 브래킷	유리와 프레임의 접합에 추가되어 옆 힘에 저항합니다.
		재료: 스테인리스 스틸 또는 강화 알루미늄
	수평 스틸 브레이크	유리 패널을 연결하기 위해 상단 레일을 설치합니다.
		예제: 6cm × 3cm의 강철 튜브가 파티션의 상단 가장자리를 따라 흐른다.
	가열된 유리 두께	10~12mm 가열된 유리를 사용하십시오 (굽는 것을 최소화합니다).
		더 긴 팽창을 위해, laminated 유리 (2x6mm 층 PVB 간층과 함께).

반 유리 벽 설치 및 구조 강화 가이드 2

3단계별 설치

단계 1: 앵커 사이드 채널	콘크리트 측면 벽에 구멍을 뚫고 M10+ 앵커로 수직 알루미늄/강 프로파일을 설치합니다.
단계 1: 앵커 사이드 채널	레이저 레벨로 펌프 정렬을 확인해
2단계: 유리판 을 조립 한다	진동을 흡수하기 위해 실리콘 앰프링이 있는 프로파일에 유리를 삽입합니다.
2단계: 유리판 을 조립 한다	구조적 유리 테이프 또는 클램핑 플레이트로 고정하십시오.
단계 3: 각과 관절 을 강화 하라	모든 90° 연결 (예를 들어, 유리와 프레임, 프레임과 벽) 에 L-brackets를 추가합니다.
단계 3: 각과 관절 을 강화 하라	프레임 없는 디자인의 경우, 스틸 뒷판이 있는 패치 피팅을 사용한다.
단계 4: 선택적 톱 레일 (비구조)	장식용 알루미늄 모자를 붙여서 외관을 통합합니다 (부하를 견딜 수 없습니다).
단계 5: 테스트 안정성	옆으로 압력을 가해서 기울기를 확인합니다.
단계 5: 테스트 안정성	문이 닫혀 있을 때 유리창이 과도하게 진동하지 않도록 하십시오.

4안정성 증진을 위한 프로 팁
기판을 뒷받침한다: 더 나은 부하 분포를 위해 더 넓은 바닥 채널 (예를 들어, 5cm 대 3cm) 을 사용한다.

크로스 브래싱: > 3m의 스프렌스에서는 측면 벽 사이에 직사각형 철제 넥타이 막대를 추가합니다.

반 파열 필름: 안전 백업으로 유리에 적용합니다.

5반 유리 벽벽 을 피 할 때
지진 구역 (변면 힘으로 유리 조각이 발생할 수 있습니다.)
복도 벽벽 (보행객이 많으면 충돌 위험이 증가합니다.)
STC 50+ 음향을 필요로 하는 영역 (위 틈 누출 소리)

반 유리 벽 설치 및 구조 강화 가이드 3

결론
반글라스 벽벽은 턱에 없는 앵커를 보완하기 위해 지나치게 고구려된 측면지원을 필요로 합니다.이 시스템은 미적성과 안정성을 동시에 얻을 수 있습니다..

디자인 리뷰나 재료 사양이 필요하십니까? 맞춤형 조언을 위해 프로젝트 세부 정보를 공유하세요!

반 유리 벽 설치 및 구조 강화 가이드 4
